Flange e boccaporti
Passi d’uomo, flange DN e attacchi su misura

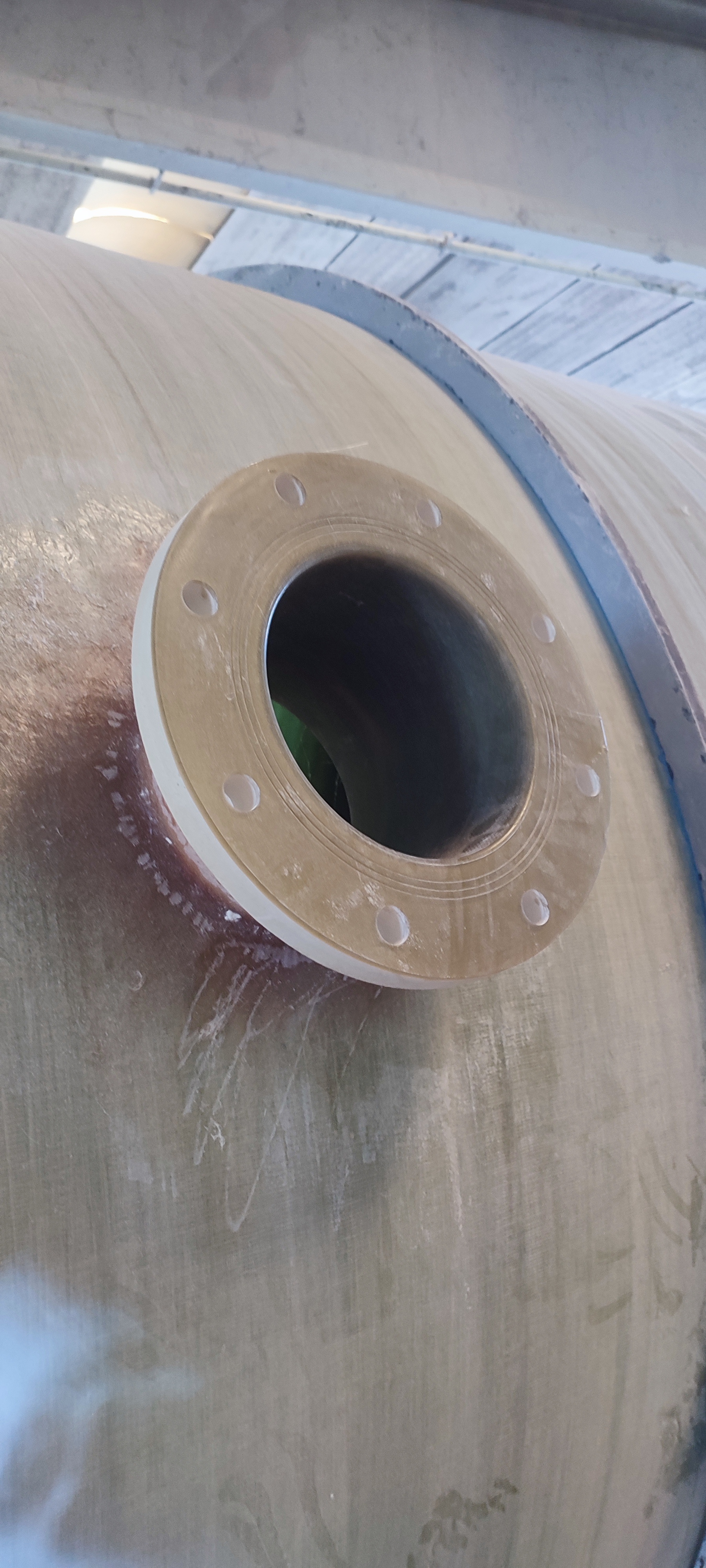

Flange DN, boccaporti e passi d’uomo (anche laterali) vengono realizzati in base al diametro del serbatoio e al tipo di liquido. Sono tra gli accessori opzionali più richiesti su quasi tutte le famiglie a catalogo.
Dimensioni flange PN 10
Tabelle dimensionali di riferimento (catalogo Naldi, flange PN 10 secondo UNI EN 1092-1 / DIN 2501). Su richiesta sono disponibili forature PN 16 e attacchi speciali.
| DN | Ø esterno D (mm) | Ø foratura K (mm) | n° fori | Ø fori (mm) |
|---|---|---|---|---|
| 25 | 115 | 85 | 4 | 14 |
| 32 | 140 | 100 | 4 | 18 |
| 40 | 150 | 110 | 4 | 18 |
| 50 | 165 | 125 | 4 | 18 |
| 65 | 185 | 145 | 4 | 18 |
| 80 | 200 | 160 | 8 | 18 |
| 100 | 220 | 180 | 8 | 18 |
| 125 | 250 | 210 | 8 | 18 |
| 150 | 285 | 240 | 8 | 22 |
| 200 | 340 | 295 | 8 | 22 |
| 250 | 395 | 350 | 12 | 22 |
| 300 | 445 | 400 | 12 | 22 |
Passi d’uomo
| DN | Utilizzo | Note |
|---|---|---|

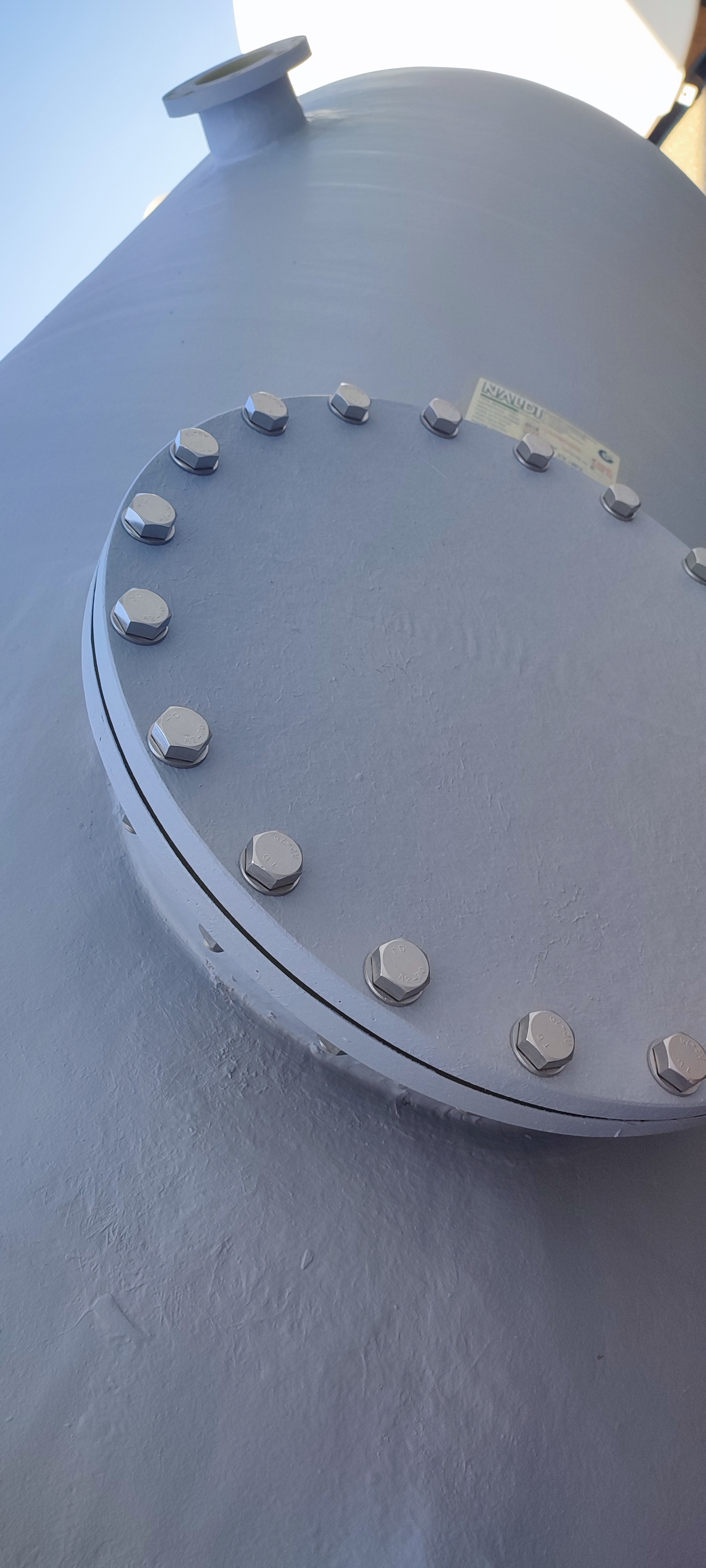

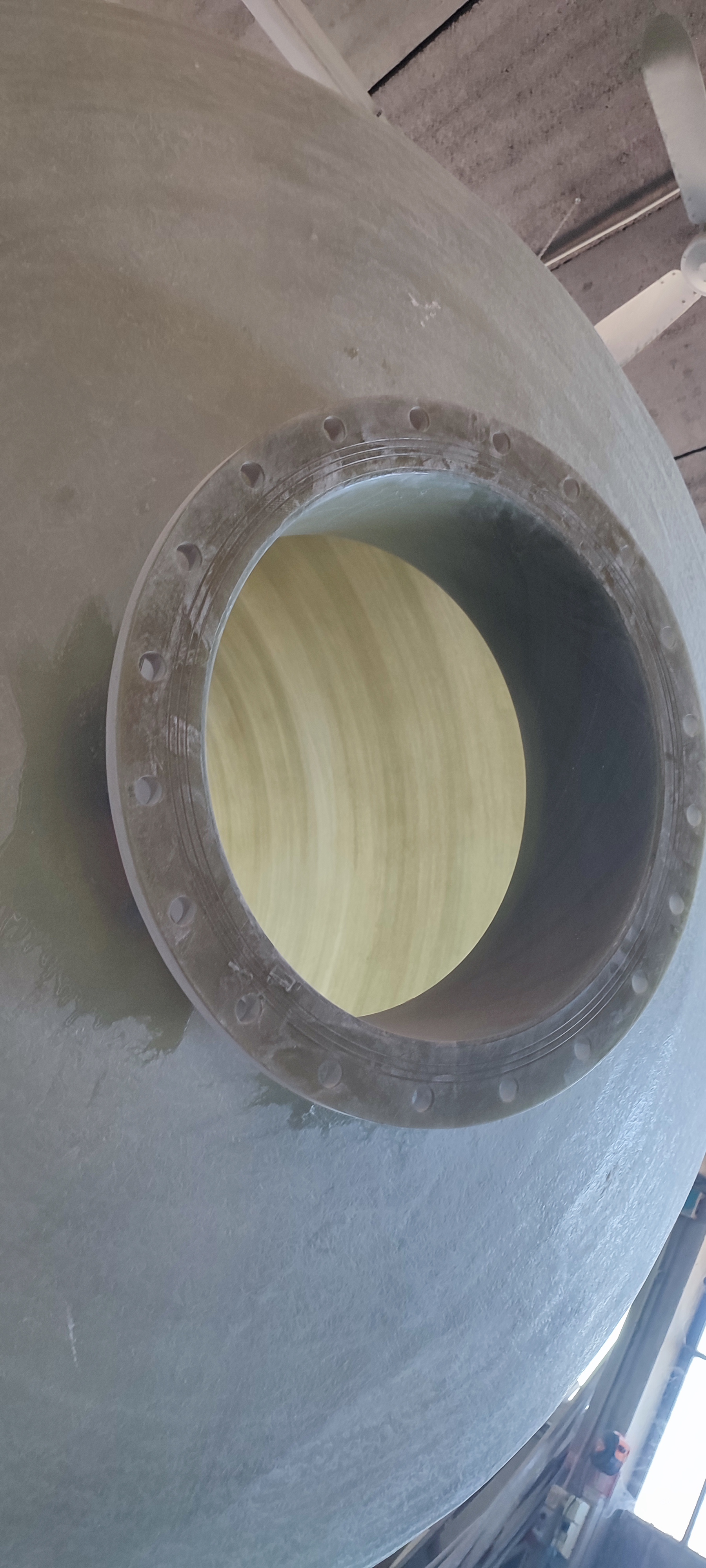

| 400 | Passo d’uomo laterale o superiore | Imbullonato, anche in versione laterale sul fasciame |
| 500 | Passo d’uomo superiore (dotazione su diversi modelli chiusi) | Spesso abbinato a sfiato a collo d’oca DN 2" |
